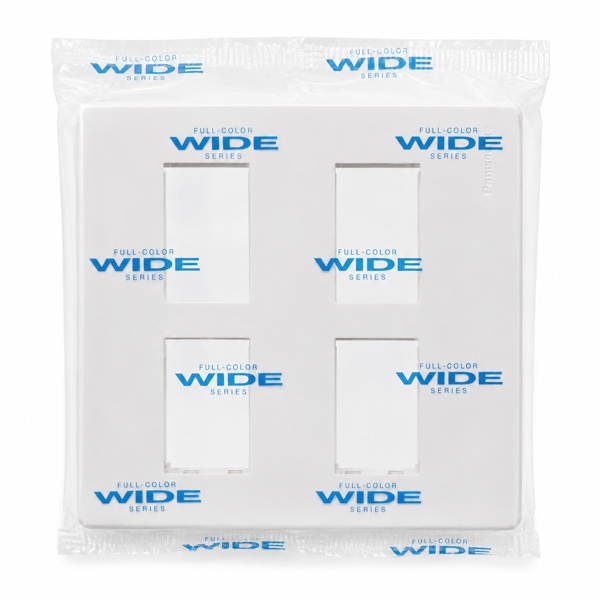

Panasonic WEV68040SW là mặt dùng cho 4 thiết bị thuộc dòng Full-Color Wide Series, dùng để hoàn thiện cụm công tắc, ổ cắm hoặc thiết bị module Panasonic tương thích. Sản phẩm có thiết kế 2 gangs – 4 vị trí thiết bị, màu trắng tuyết, phù hợp cho hệ thiết bị Full-Color Wide Series.

Sản phẩm được sản xuất tại Việt Nam bởi Công ty TNHH Panasonic Electric Works Vietnam.

Thông tin sản phẩm

• Thương hiệu: Panasonic
• Model: WEV68040SW
• Loại sản phẩm: Mặt dùng cho thiết bị / mặt hoàn thiện
• Dòng sản phẩm: Full-Color Wide Series
• Số thiết bị: 4 thiết bị
• Cấu hình: 2 gangs – 4 devices
• Màu sắc: Trắng tuyết
• Đơn vị tính: Cái
• Quy cách hộp: 10 cái/hộp
• Quy cách thùng: 100 cái/thùng
• Nhà sản xuất: Công ty TNHH Panasonic Electric Works Vietnam
• Xuất xứ: Việt Nam

Đặc điểm và công dụng

• Dùng để lắp và hoàn thiện 4 module thiết bị tương thích.
• Thiết kế bố trí thành 2 hàng × 2 vị trí theo hình minh họa trên bao bì.
• Thuộc hệ Panasonic Full-Color Wide Series.
• Màu trắng tuyết, đồng bộ với các thiết bị cùng dòng.
• Sử dụng cùng khung, thiết bị và phụ kiện lắp đặt tương thích của hệ Wide Series.
• Mặt sản phẩm giúp che phần khung và vị trí lắp đặt phía trong sau khi hoàn thiện cụm thiết bị.

Lưu ý: sản phẩm này là mặt dùng/mặt hoàn thiện, không phải bộ công tắc hoặc ổ cắm hoàn chỉnh. Các hạt công tắc, ổ cắm và thiết bị điện khác không được xác nhận là đi kèm.

Hướng dẫn lắp thiết bị

Theo hướng dẫn trên bao bì:

1. Đặt thiết bị và mặt theo chiều thẳng đứng.
2. Gài ngàm của thiết bị vào đúng rãnh trên khung.
3. Nhấn thiết bị xuống để cố định.

Khi bắt đai nhựa vào đế âm, nhà sản xuất khuyến cáo không siết quá chặt vì có thể làm đai nhựa bị vênh hoặc hỏng. Mô-men siết được ghi trên bao bì là:

0,2 – 0,4 N·m

Hướng dẫn tháo thiết bị

• Sử dụng tua vít dẹt có bản rộng tối đa 5mm.
• Đưa tua vít vào vị trí hướng dẫn rồi nhấn xuống.
• Sau đó nhấn và tháo thiết bị ra khỏi khung.
• Không xoay tua vít, vì bao bì cảnh báo thao tác này có thể làm hỏng thiết bị.

Lưu ý sử dụng

• Không siết vít quá chặt khi cố định vào đế âm.
• Không lau chùi sản phẩm bằng các chất tẩy.
• Tránh sử dụng tại nơi có điều kiện môi trường khắc nghiệt.
• Lắp đúng chiều và đúng cơ cấu ngàm theo hướng dẫn của nhà sản xuất.
• Ngắt nguồn điện trước khi thao tác với các công tắc, ổ cắm hoặc thiết bị điện được lắp cùng mặt.
