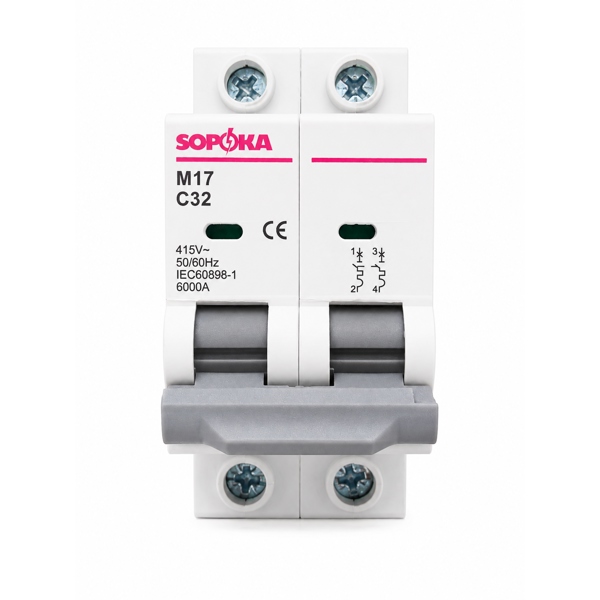

MCB SOPOKA M17-2P32A là cầu dao tự động 2 cực dùng để đóng ngắt và bảo vệ mạch điện trước quá tải và ngắn mạch. Sản phẩm có dòng điện định mức 32A, điện áp 230/400V AC, tần số 50/60Hz, khả năng cắt ngắn mạch cực đại Icu 6.000A và khả năng cắt làm việc Ics 4.500A theo thông tin được công bố.

Thiết kế 2P cho phép đóng ngắt đồng thời hai cực của mạch điện, phù hợp với các hệ thống cần cách ly đồng thời hai đường dây khi ngắt nguồn.

Thông tin sản phẩm

• Thương hiệu: SOPOKA
• Model: M17-2P32A
• Dòng sản phẩm: M17
• Loại thiết bị: MCB / Aptomat tự động
• Số cực: 2P
• Dòng điện định mức: 32A
• Điện áp định mức: 230/400V AC
• Tần số: 50/60Hz
• Khả năng cắt cực đại Icu: 6.000A
• Khả năng cắt làm việc Ics: 4.500A
• Tiết diện dây tối đa: 25mm²
• Vật liệu vỏ: Nhựa chịu nhiệt, cấp chống cháy V0
• Bảo hành công bố: 5 năm
• Quy cách hộp lớn: 6 chiếc
• Đơn vị tính bán lẻ: Cái

Đặc điểm sản phẩm

• Thiết kế MCB 2 cực, dòng định mức 32A.
• Tích hợp chức năng bảo vệ quá tải và ngắn mạch.
• Điện áp làm việc được công bố 230/400V AC.
• Hoạt động ở tần số 50/60Hz.
• Khả năng cắt ngắn mạch cực đại Icu 6kA.
• Khả năng cắt ngắn mạch làm việc Ics 4,5kA.
• Hỗ trợ đầu nối dây có tiết diện tối đa 25mm² theo thông tin công bố.
• Vỏ nhựa chịu nhiệt với cấp chống cháy V0 theo nguồn sản phẩm.
• Nhà sản xuất công bố thời gian bảo hành 5 năm.

Bảo vệ quá tải

MCB SOPOKA M17-2P32A có dòng điện định mức 32A. Khi dòng điện vượt mức làm việc của mạch trong điều kiện tác động tương ứng, thiết bị sẽ tự động ngắt nhằm hạn chế tình trạng dây dẫn và thiết bị điện bị quá tải.

Việc lựa chọn MCB 32A cần căn cứ vào dòng tải thực tế, tiết diện dây dẫn, phương pháp lắp đặt và đặc tính của mạch điện.

Bảo vệ ngắn mạch

Khi xảy ra ngắn mạch, MCB có chức năng tự động ngắt nguồn để bảo vệ hệ thống trong phạm vi thông số kỹ thuật của thiết bị.

Theo dữ liệu cung cấp:

• Icu: 6.000A
• Ics: 4.500A

Hai giá trị này nên được lưu thành hai thuộc tính riêng trong Product Master, không gộp thành một trường chung “khả năng cắt 6kA”.

Thiết kế 2 cực

Phiên bản M17-2P32A có cấu hình 2P, cho phép đóng hoặc ngắt đồng thời hai cực của mạch.

Thiết kế này phù hợp với hệ thống điện cần cách ly đồng thời hai đường dây khi thực hiện thao tác đóng cắt.

Ứng dụng

Sản phẩm có thể sử dụng trong các hệ thống có thông số tương thích như:

• Tủ điện dân dụng.
• Mạch điện tổng.
• Mạch điện nhánh.
• Mạch cấp nguồn cho thiết bị điện.
• Hệ thống cần đóng ngắt đồng thời hai cực.

Phạm vi sử dụng thực tế cần được xác định dựa trên tải, dây dẫn và thiết kế của hệ thống điện.

Lưu ý khi lựa chọn và sử dụng

• Đây là MCB bảo vệ quá tải và ngắn mạch, không phải RCBO/RCCB bảo vệ dòng rò.
• Không mặc định coi MCB này là thiết bị “chống giật”.
• Không sử dụng vượt quá dòng điện định mức 32A.
• Thông số 25mm² là tiết diện dây tối đa hỗ trợ, không phải tiết diện dây bắt buộc phải dùng.
• Không lắp trực tiếp tại nơi ẩm ướt hoặc ngoài trời nếu không có tủ điện và cấp bảo vệ phù hợp.
• Ngắt hoàn toàn nguồn điện trước khi lắp đặt hoặc bảo trì.
• Đầu nối phải được siết chắc để hạn chế phát nhiệt tại điểm tiếp xúc.
• Việc lựa chọn và lắp đặt nên do người có chuyên môn điện thực hiện.
